Датамастер предоставляет возможность создавать карточки с диаграмм следующих типов:

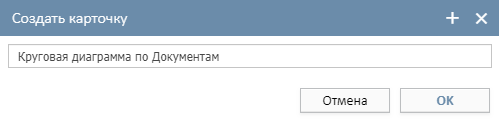

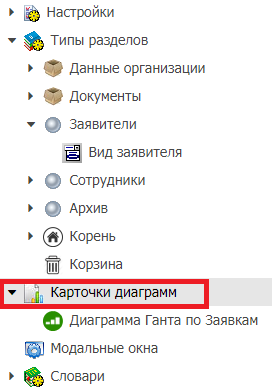

Для создания новой карточки диаграмм необходимо перейти в раздел "Карточки диаграмм" дерева каталогов модуля "Конфигуратор" и нажать на  - "Создать карточку". Затем ввести наименование карточки в открывшемся окне. После этого будет создана карточка.

Далее в описании свойств карточки необходимо открыть окно настройки карточки, нажав на кнопку  - "Настройка".

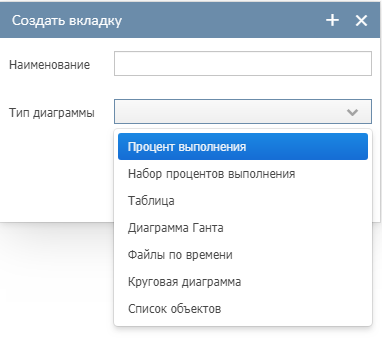

В левой части открывшегося окна настройки карточки вызовите контекстное меню и выберите пункт "Создать вкладку". Задайте наименование вкладки и выберите нужный тип диаграмм.

Затем необходимо выполнить настройку диаграммы. При этом, если в окне настройки карточки диаграмм на вкладке "Отображение" установлен флаг "Дочерние карточки", использовать можно только тип диаграммы "Таблица".

После того как диаграмма будет создана, в карточке, на которой данная диаграмма должна отображаться, необходимо добавить один из элементов:

  • Панель,
  • Набор страниц,
  • Вертикальный сплиттер,
  • Горизонтальный сплиттер,
  • Прокрутка.

В свойстве "Атрибут" данного элемента необходимо выбрать тип "Карточка диаграмм" и в появившемся списке выбрать созданную карточку диаграмм.
