Диаграмма Ганта – представляет собой вид столбчатых диаграмм, которые, как правило, используются для наглядного планов, графиков работ в определённый период времени.

Создание диаграммы Ганта возможно только, если нужные для анализа данные сведены в поисковую таблицу.

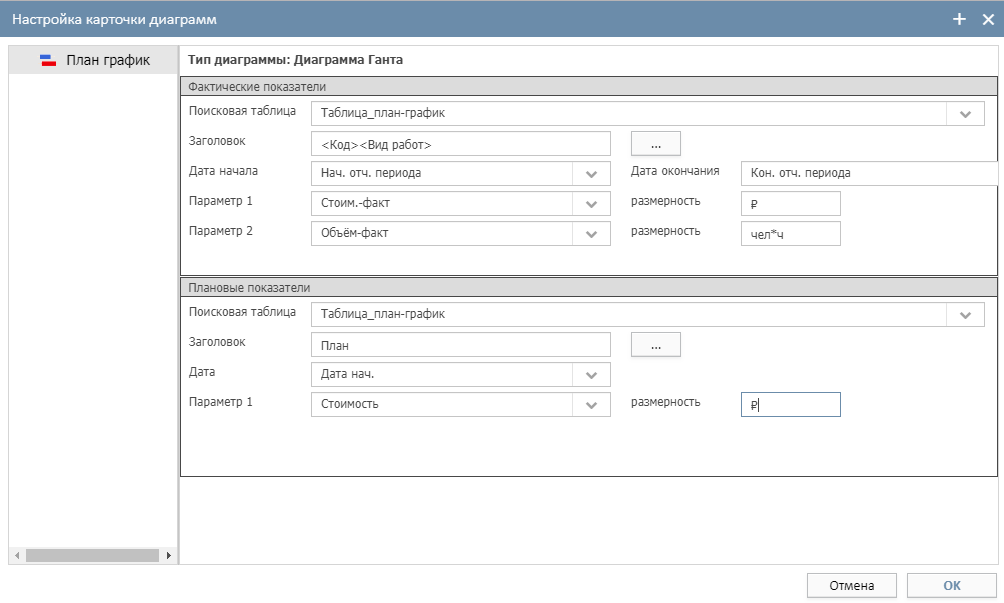

Для настройки диаграммы Ганта необходимо ввести следующие данные:

  • Поисковая таблица – необходимо выбрать нужную поисковую таблицу из выпадающего списка.
  • Заголовок – наименование столбцов диаграммы. По нажатию на кнопку рядом с полем можно выбрать столбцы поисковой таблицы, данные из которых будут выведены в заголовок. Тогда для выбранных столбцов будут построены графики по соответствующими им параметрами. Если вместо атрибутов ввести строку, будет выведен только один график с общими данными по параметрам.
  • Дата начала – в поисковой таблице должно быть поле с типом Дата, которое нужно выбрать в данном параметре в качестве начала периода построения диаграммы.
  • Дата окончания – окончание периода, за который строится диаграмма.
  • Параметр 1 – необходимо выбрать атрибут, по которому будет построен график
    • Размерность – значение, которое добавляется к числам на диаграмме (₽, чел*ч, дней и т. п.).
  • Параметр 2 - необходимо выбрать атрибут, по которому будет построен график
    • Размерность – значение, которое добавляется к числам на диаграмме (₽, чел*ч, дней и т. п.).

В первой части настроек диаграммы рассматривается фактическое исполнение плана. Во второй части настроек можно указать данные плановых показателей для сравнения с данными в первой части:

  • Поисковая таблица – необходимо выбрать нужную поисковую таблицу из выпадающего списка.
  • Заголовок – наименование столбцов диаграммы. По нажатию на кнопку рядом с полем можно выбрать столбцы поисковой таблицы, данные из которых будут выведены в заголовок. Тогда для выбранных столбцов будут построены графики по соответствующими им параметрами. Если вместо атрибутов ввести строку, будет выведен только один график с общими данными по параметрам.
  • Дата– планируемая дата, относительно которой будут сравниваться данные из первой части.
  • Параметр 1 – атрибут, содержащий плановые значения параметров, относительно которых будут сравниваться значения из первой части.
    • Размерность – значение, которое добавляется к числам на диаграмме (₽, чел*ч, дней и т. п.).

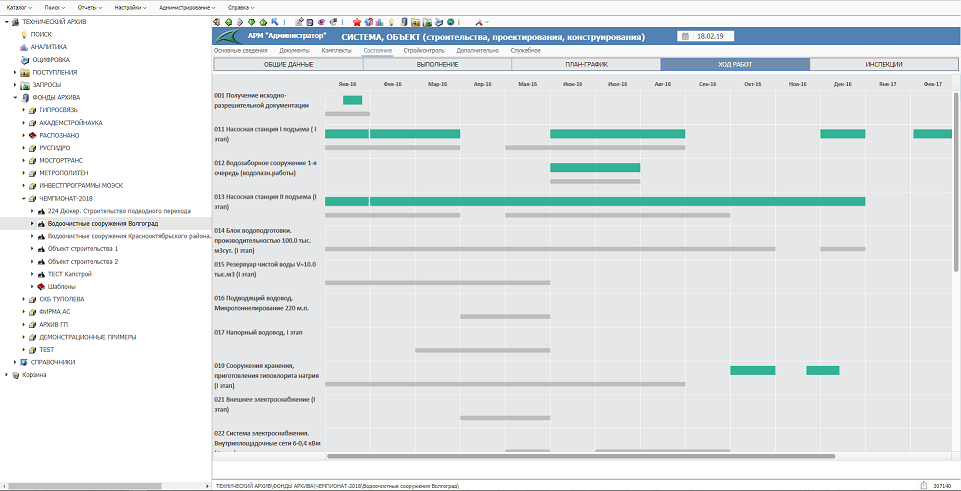

Ниже приведён пример построения диаграммы Ганта. В левой части диаграммы находятся заголовки - <Код><Вид работ>. На графике зелёным цветом выделен фактический период и серым цветом плановый период. При наведении курсора мыши на выделенную область можно увидеть данные из параметров – Фактическая стоимость, фактический объём и Плановая стоимость.
