В ходе выполнения BPMN-процессов часто встречаются задачи, в которых требуется выполнение действий от пользователя. Для таких задач необходимо создать интерфейс.

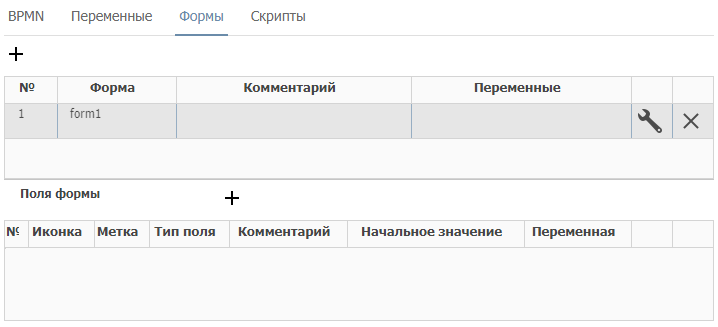

Создание интерфейса выполняется на вкладке "Формы". Для добавления новой формы нужно нажать на кнопку  - "Добавить форму". После этого будет добавлена новая форма, указать основные параметры которой можно нажав на кнопку  - "Изменить". В открывшемся окне можно указать следующие параметры:

  • Название – необходимо ввести уникальное наименование формы.
  • Комментарий – можно добавить описание назначения данной формы.
  • Переменной – можно связать созданные переменные с данной формой.

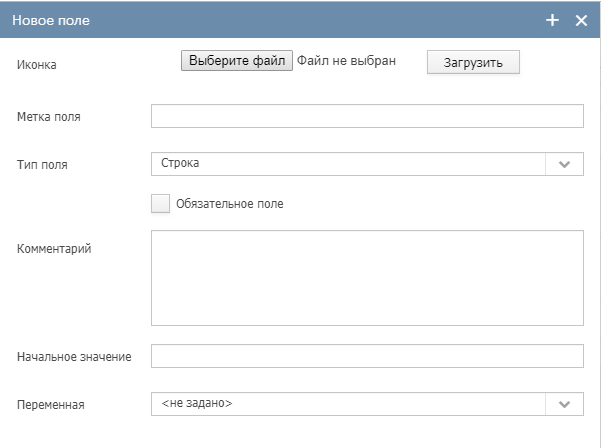

Далее в созданную форму необходимо добавить поля, нажав на кнопку  - "Добавить поле". Затем в открывшемся окне ввести следующие данные:

  • Иконка – для загрузки изображения в поле нужно нажать на кнопку "Выберите файл", выбрать файл с изображением и нажать на кнопку "Загрузить".
  • Метка поля – название поля, которое будет отображаться на форме.
  • Тип поля – тип данных, которые будет содержать поле. Варианты типов перечислены в разделе "Типы атрибутов".
  • Обязательное поле – флажок, указывающий на то, что данное поле обязательно для заполнения. Указывает на то, что процесс не будет запущен, прежде чем пользователь заполнит данное поле.
  • Комментарий – краткое описание назначения поля.
  • Начальное значение – начальное значение, которое должно отображаться в поле, если не задано значение переменной.
  • Переменная – созданная ранее переменная, которая будет содержать значение, введённое в данное поле. В дальнейшем к данным из поля можно будет обратиться через указанную переменную.
