Выполним настройку списка новых заявок с помощью диаграммы –" Список объектов". Для этого создадим новую Диаграмму в разделе" Карточки диаграмм".

Подробное описание создания диаграммы – "Список объектов" в разделе "Настройка списков объектов".

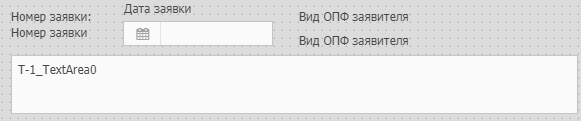

При создании новой карточки диаграммы укажем в свойствах карточки "Тип раздела" - "Новые заявки", для того чтобы в данном разделе можно было использовать данную карточку. Откроем карточку диаграммы и создадим новую вкладку. В настройках добавим тип объектов "Заявка", нажмём на ссылку" карточка" и создадим карточку для объекта из списка заявок в дизайнере форм. Добавим на форму следующие элементы:

  • "Метка" - "Номер заявки";
  • "Дата" - "Дата заявки";
  • "Вид ОПФ заявителя" - "Вид ОПФ заявителя";
  • "Текст" - "Содержание заявки".

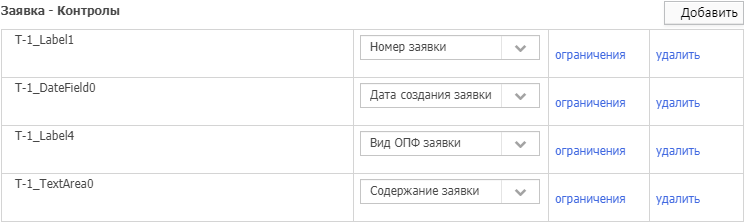

Далее в настройках карточки диаграмм свяжем элементы интерфейса с атрибутами. Для этого необходимо добавить строки в таблицу контролов и двойным щелчком по области в первом столбце таблицы, открыть созданную форму карточки диаграмм. На форме выбираем элемент и нажимаем "Ок", затем указываем для выбранного элемента нужный атрибут.

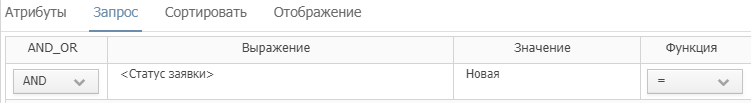

Так как нам нужны только новые заявки, на вкладке "Запрос" в настройках карточки диаграмм создаём запрос, по которому будут выбираться новые заявки из всех заявок.

Вызываем контекстное меню на шапке таблицы "Запрос" и добавляем новую строку. Далее в полях указываем:

  • Выражение - <Статус заявки>;
  • Значение – "Новая";
  • Функция – "=".

На этом создание карточки диаграмм окончено. Теперь привяжем карточку к форме типа объектов, на которой она должна отображаться. Откроем представление типа объектов "Новые заявки" и установим элемент интерфейса "Вертикальный сплиттер". Выделим панель правой части данного элемента и настроим свойство "Атрибут". В настройках свойства нужно установить флажок "Карточка диаграмм" и выбрать из появившегося списка созданную карточку.
